The easy to handle shoring construction kit for truss girders, shoring towers and pedestrian bridges

ALPHAKIT

Torres y apuntalamientos con soluciones de acceso

ALPHAKIT es el nuevo sistema modular para soluciones de estructuras de carga de hasta 30m de altura y puentes de 27,75 m. El sistema crea un caso impresionante debido a su rápido procedimiento de montaje gracias a las conexiones de pasadores de conexión probadas.

La torre ALPHAKIT puede transferir cargas elevadas desde encofrados, puentes de concreto in situ y piezas prefabricadas, así como estructuras de concreto armado. En el proceso, se permiten cargas verticales de hasta 300 kN por tramo.

Los ajustes de altura de +/- 75 mm son posibles con el husillo cabezal. Si el cabezal no está cargado, se puede ajustar fácilmente con la mano. Cuando está bajo carga, la unidad hidráulica HD permite el descenso y la elevación controlados del eje del cabezal.

La unidad hidráulica HD consiste en un cilindro elevador y una bomba manual. El manómetro muestra la presión (bar) junto con la fuerza directa (kN). Solo se requiere una unidad hidráulica HD por torre.

La escalera facilita el acceso seguro al eje del cabezal. Se monta rápidamente: la conexión de la escalera simplemente se inserta en los postes horizontales y se asegura con una cuña.

  • Fácil montaje previo sin grúa

    Con componentes individuales ligeros y fáciles de manejar.

  • Montaje rápido y seguro

    Debido a las conexiones de alta carga con un máximo de 2 pasadores de ajuste y pasadores de chaveta por conexión

  • Pocos componentes centrales

    Y un rango variable de aplicaciones hace que el sistema sea simple y rentable


ALPHAKIT en acción

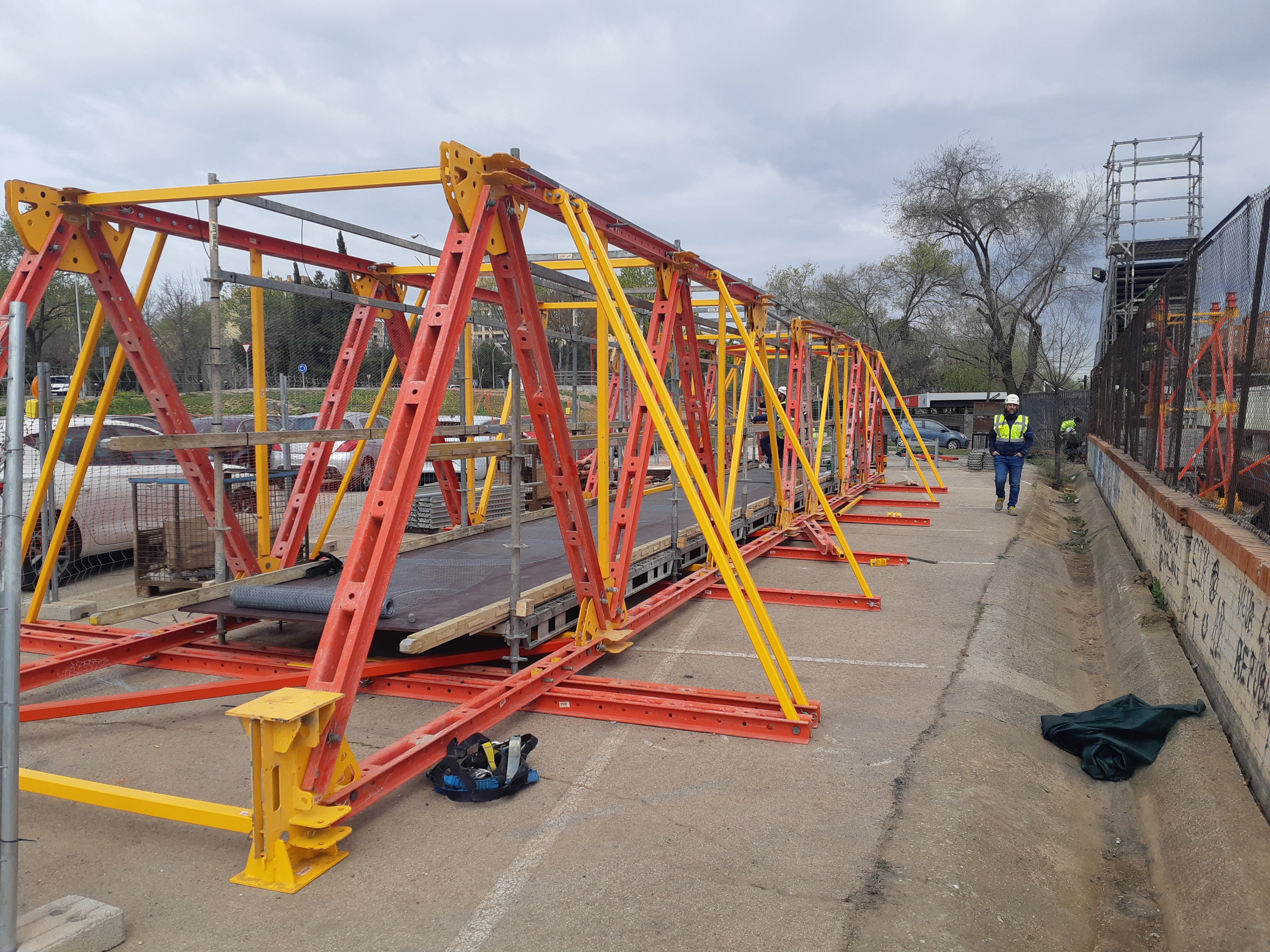

  • Due to the lightweight steel components, no crane is required for pre-assembling the towers and girder packages. Moreover, thanks to the light and thus ergo-nomic individual components, assembly can be completely carried out without any lifting gear, only by hand.

    Debido a los componentes de acero liviano, no se requiere grúa para pre-ensamblar las torres y los paquetes de vigas. Además, gracias a la luz y, por lo tanto, a los componentes individuales ergonómicos, el montaje puede realizarse completamente sin ningún dispositivo de elevación, sólo a mano.

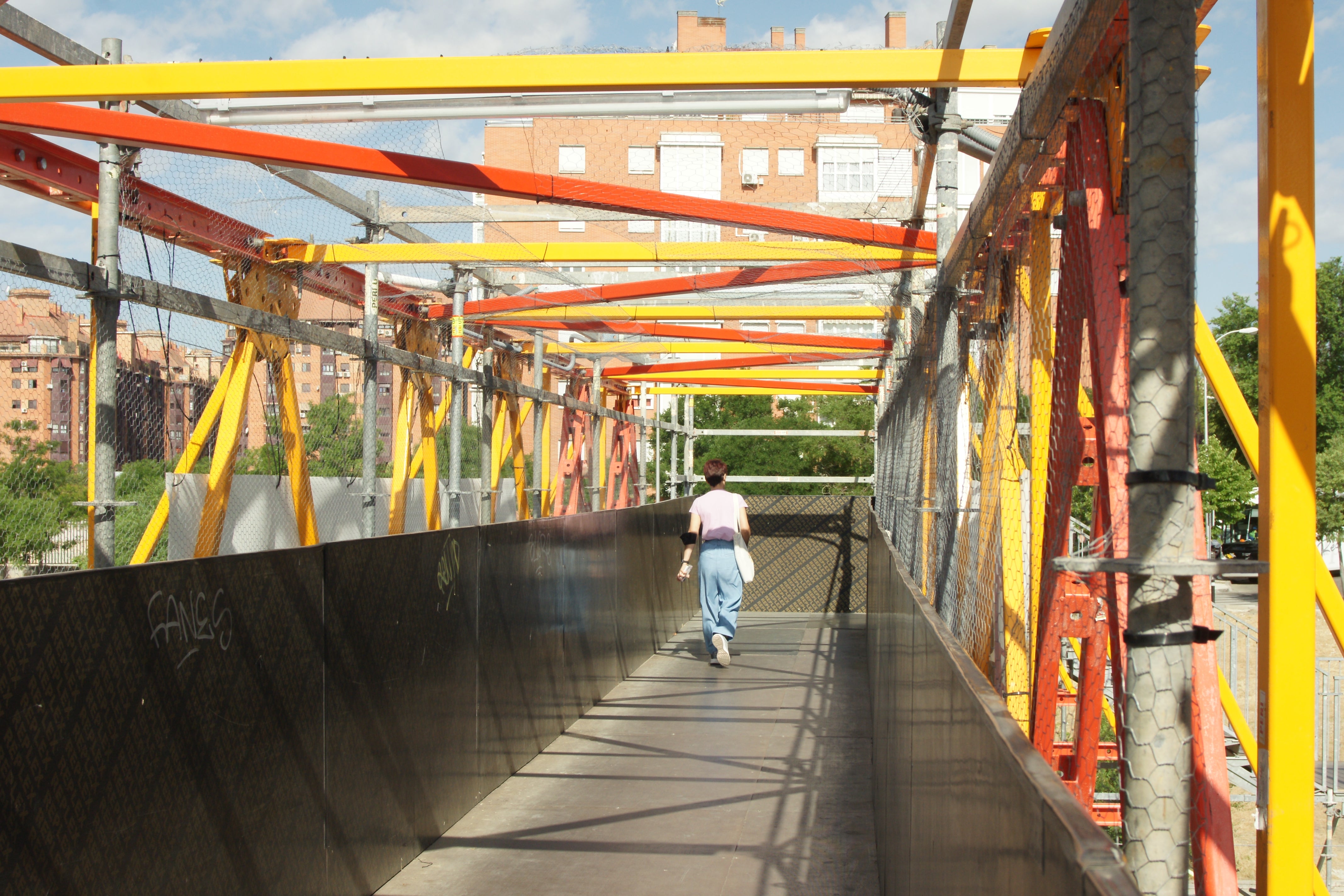

  • The ALPHAKIT pedestrian bridge serves as temporary shoring for allowing pedestrians to cross an obstruction.

    El puente peatonal ALPHAKIT sirve como cimbra temporal para permitir que los peatones crucen una obstrucción

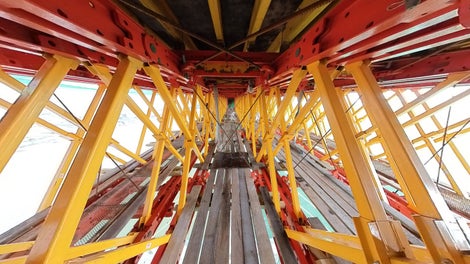

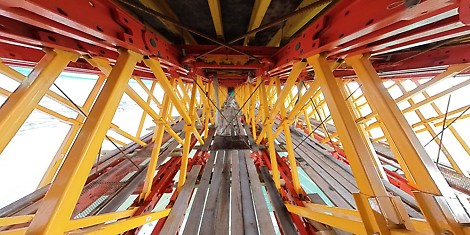

  • The variable range of applications make the system simple and cost-efficient

    El rango variable de aplicaciones hace que el sistema sea simple y rentable

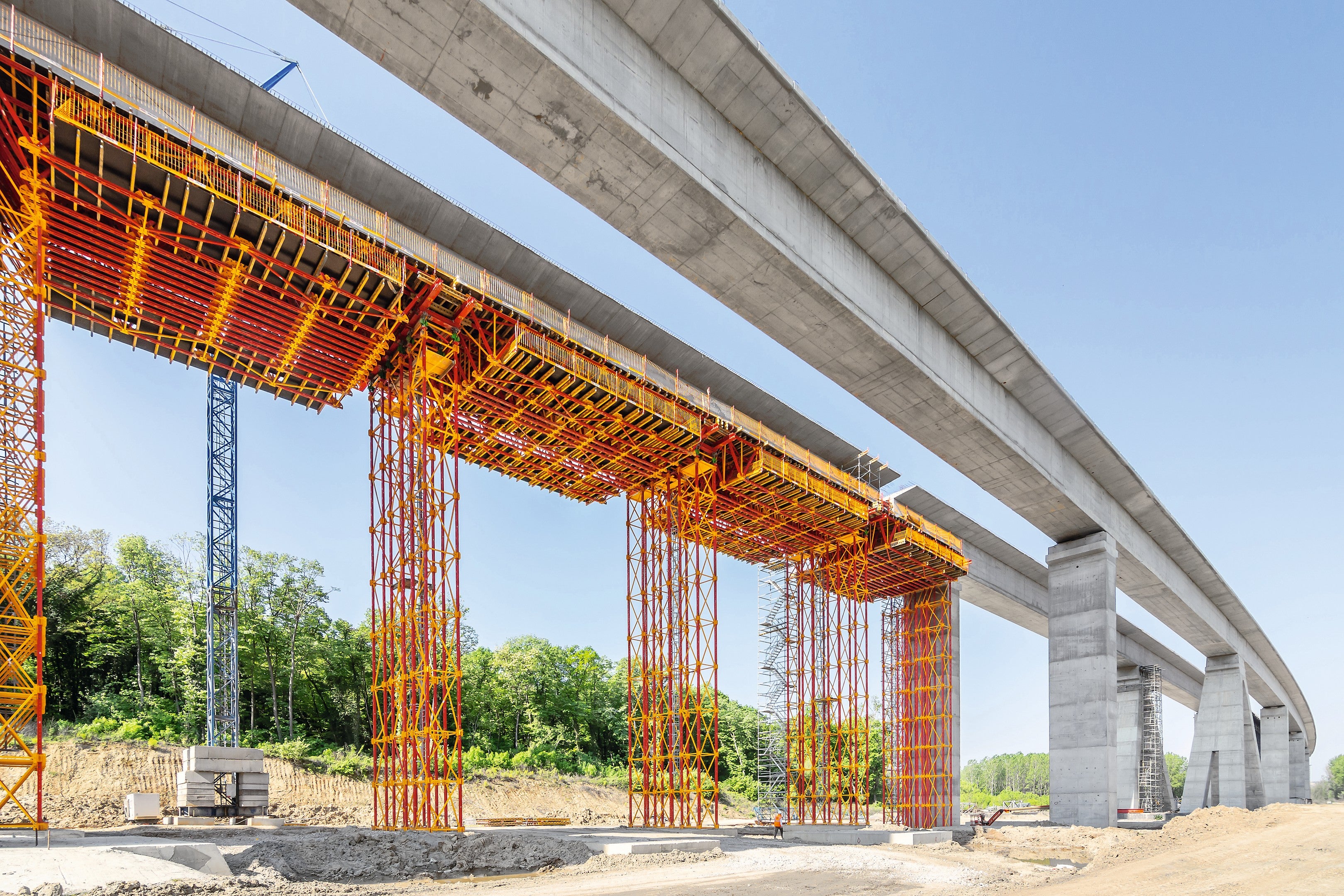

  • The ALPHAKIT Truss Girder serves to transfer loads from in-situ con-crete or prefabricated components in bridge and building construction.

    ALPHAKIT Truss Girder sirve para transferir cargas de componentes prefabricados o de concreto in situ en la construcción de puentes y edificios
